Utomhusbetjänade betongstationer typ ELVIRA

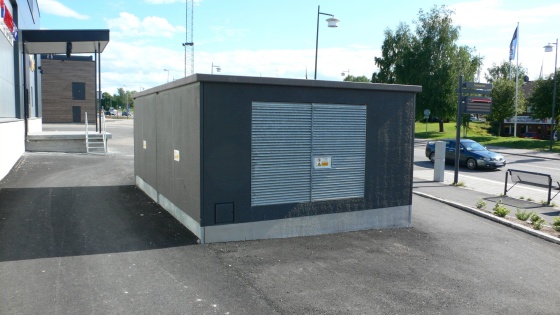

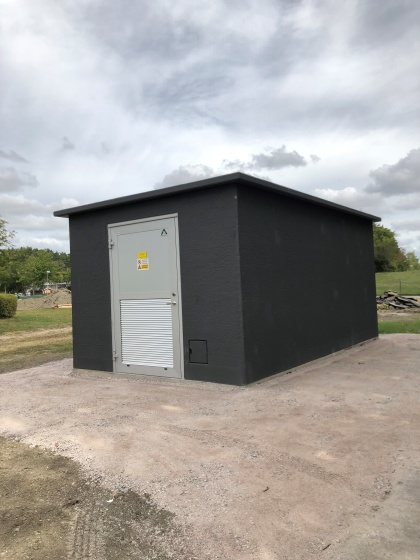

Våra utomhusbetjänade betongstationer typ ELVIRA tillverkas av prefabricerade betongelement. Byggnadernas utformning är estetiskt tilltalande och har som standard en ströpplad yta som kan fås i valfri NCS kulör enligt önskemål. Byggnaderna levereras som standard med kuverttak alt. sadeltak. Transformatorrummet är försett med öppningsbara ventilationsgaller i galvat utförande. Fundamentet fungerar även som uppsamlingskärl för transformatoroljan vid ev. läckage. Dörrar har två-punkts stängning och låsen är placerade i en låslåda med väderskyddande lucka. Stationen levereras med fast monterad LED-belysning i samtliga utrymmen.

På HSP- och LSP sidan finns en demonterbar gavelplåt. Med plåten borttagen är det sedan enkelt att rulla in kablar. Nätstationer typ ELVIRA kan levereras helt nyckelfärdiga med monterad högspänning (12/24kV) och lågspänning samt med en (1) alt. två (2) transformatorer.

Stationerna är tillverkade enligt IEC 62271-202 och uppfyller även alla krav och rekommendationer enl. EBR KJ59:19. Prefabricerade betongelement enligt NORDCERT.



ELVIRA 1

Transformatorer max 1 x 1250kVA
Transformatorutrymme : B 1335 x L 2150 mm

ELVIRA 2

Transformatorer max 2 x 1250kVA
Transformatorutrymme x 2: B 1570 x L 2115 mm
